塑料拖链安装注意事项

发布时间:2020-11-18

今天海兴盛达小编就给大家分享一些塑料拖链安装注意事项:

1、如果电缆以分层的形式安装在塑料拖链中,当塑料拖链改变方向时,电缆间不会发生相互阻塞。

2、应时常确认电缆可以跟随塑料拖链移动,而没有强制力。

3、电缆在安装至塑料拖链时,不能扭曲或卷曲,电缆必须从电缆盘或卷筒上旋转打开,不能从顶端扭绞地抽取。在安装前,电缆必须直线无扭曲,电缆必须有整个长度10%的余量,这样放置在塑料拖链中就不会扭曲。

4、如果塑料拖链中有液压管,那么它可以在不中断塑料拖链系统运行的情况下,在脚边负载下应当可以扩大或缩小。

5、为了保持塑料拖链在运行中保持平衡,必须保证电缆重量均匀分布,较重的位于两边,较轻的位于中间。所有电缆必须地固定在塑料拖链的一端,这样可以确保电缆可以与其他装置地移动到另一端。

6、扁平电缆和圆电缆混合装在塑料拖链中时,电缆之间必须松散安装。电缆两边必须安装固定件,尽量避免在旁边安装不同尺寸的圆电缆。如果由于空间有限,需要将一根电缆安排在另一根电缆之上,那么应当安装隔板和隔架。

7、电缆应当与隔板、隔架或有单独孔的固定装置一起安装这样电缆就可以在塑料拖链中自由移动。电缆与隔架的空间间隙至少应为电缆直径的10%。

8、为了敷设外径小于10mm的多芯高柔性电缆,我们建议使用引导管,电缆必须松散地安防,然后将引导管与塑料拖链相结合。引导管的截面积必须大于所有电缆截面之和。对于自由移动的管子,必须安装引导管或隔板。

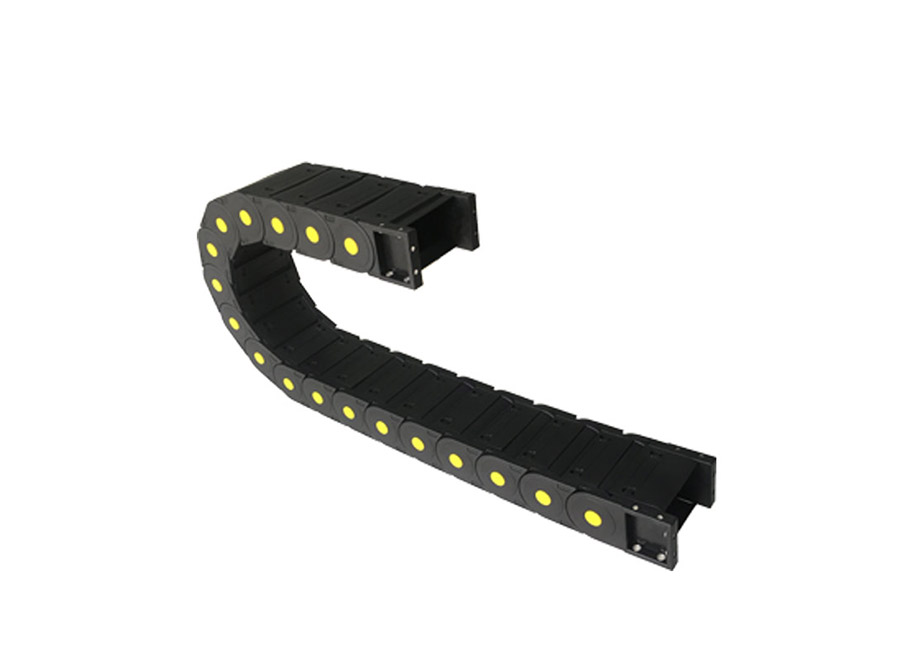

加强型拖链

综上所述,海兴盛达小编希望对大家有所帮助哦。
